在工业控制柜的装配现场，一个看似不起眼的接口选型失误，往往会导致整条产线在调试阶段频繁报错，甚至因信号漂移而停机。尤其是涉及传感器信号回传与执行器供电的接口，圆形连接器与矩形连接器的安装逻辑截然不同，选错了不仅影响布线效率，更直接关系到防护等级与长期可靠性。
安装方式背后的机械与电气逻辑
圆形连接器的安装通常依赖螺纹锁紧或卡口结构。以M12、M8为代表的传感器连接器，在控制柜面板上多采用螺母固定的方式，开孔简单，单孔即可完成信号与供电的混合传输。其圆形截面天然适合360°旋转插拔，在狭小空间内对位容错率高。而矩形连接器则依赖导轨或面板螺钉固定，插拔方向单一，针脚密度可以做得更高，适合多路信号集中引出。
从防护角度看，圆形结构更容易实现轴向密封，这也是为什么防水连接器大多采用圆形设计。矩形连接器若要达到IP67，需要在界面处增加独立的密封圈与锁扣机构，成本随之上升。
适用场景的分水岭
当控制柜需要连接现场分散的传感器、接近开关或编码器时，圆形连接器几乎是默认选项。一根4芯或5芯的M12线缆，既能传输24V电源，又能回传PNP/NPN信号，配合航空插头规格的金属外壳，抗振与抗电磁干扰能力足以应对大多数车间环境。
而矩形连接器的优势体现在高密度场景：
- 多轴伺服控制柜：单个矩形接口可集成32路以上信号，减少面板开孔数量；
- PLC模块化机架：背板连接依赖矩形结构实现盲插与浮动补偿；
- 需要频繁维护的工位：矩形连接器的锁扣释放更直观，减少误操作。
值得注意的是，传感器连接器与航空插头在圆形体系内也有分工。前者注重小型化与快速插拔，后者强调壳体强度与耐环境性能，选型时需根据振动等级与插拔频次权衡。
实践中的混合布线策略

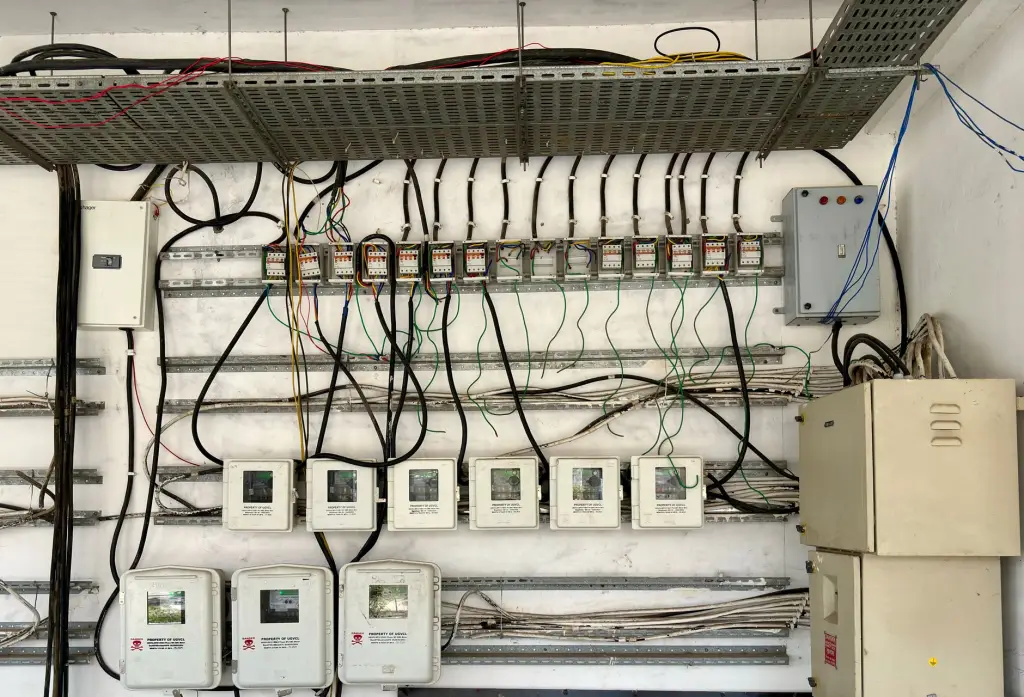

成熟的电控柜设计往往不追求单一类型统一。一种高效做法是：柜内PCB或模块间采用矩形连接器完成高密度互连，柜体面板对外则统一使用圆形防水连接器作为出口。这样既保证了内部布线的紧凑，又让现场线缆具备即插即用与防水防尘能力。
安装时还需注意扭矩控制。M12圆形连接器的推荐锁紧扭矩通常在0.4~0.6 N·m之间，过紧会压裂密封圈，过松则无法达到宣称的IP等级。矩形连接器则要关注导轨卡扣的保持力，避免因线缆拖拽导致接触不良。
随着工业设备模块化程度提高，圆形与矩形连接器的边界正在模糊。推拉式圆形连接器开始集成更多针脚，而矩形连接器也在强化密封设计。对于控制柜集成商而言，理解两者的安装特性与场景适配，比单纯比较价格更能决定项目的长期稳定。
